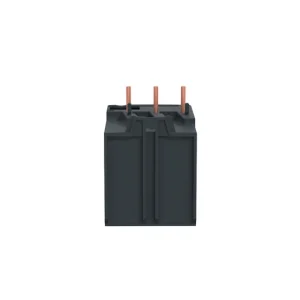

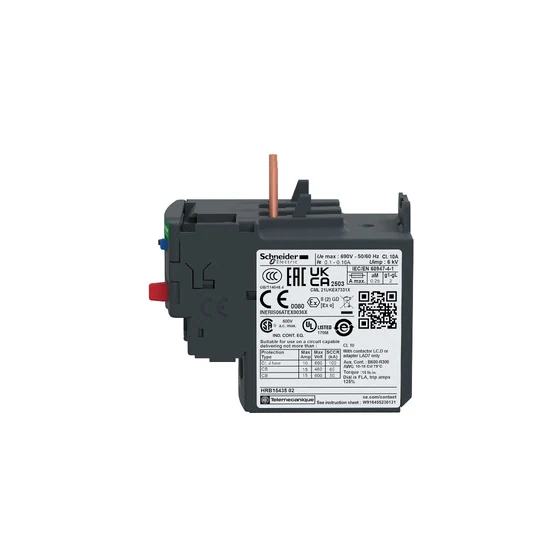

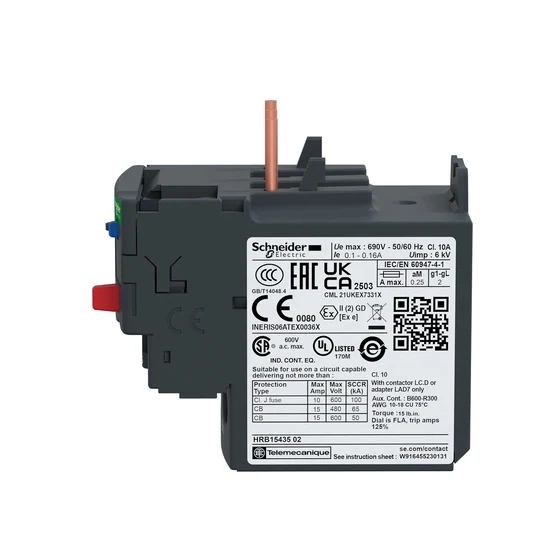

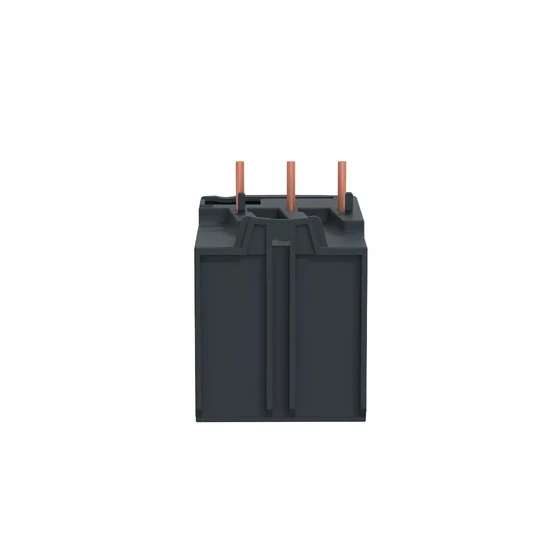

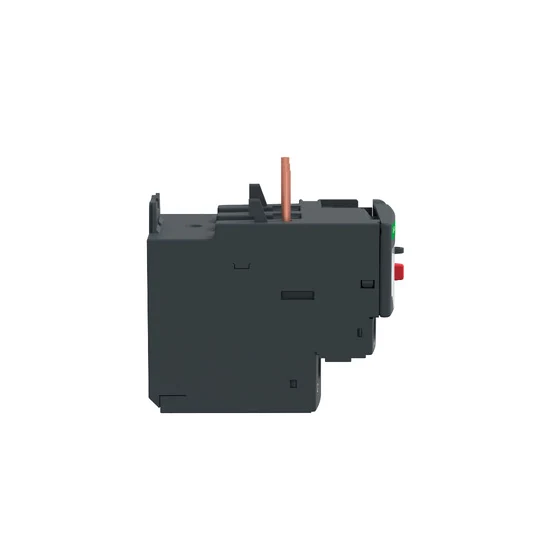

Thông tin sản phẩm Rơ le nhiệt Schneider Electric TeSys D LRD22
Thông tin sản phẩm LRD22: mô tả, thông số kỹ thuật, hướng dẫn lựa chọn, ứng dụng và tài liệu tham khảo.
Mô tả sản phẩm
Giới thiệu chung về Rơ le nhiệt Schneider Electric TeSys D LRD22
Rơ le nhiệt Schneider Electric TeSys D LRD22 là bộ bảo vệ quá tải động cơ phối hợp với contactor trong mạch điều khiển. Những thông số cần đối chiếu khi lựa chọn gồm dải dòng điều chỉnh: 16-24A; cấp bảo vệ: Class 10A; số cực: 3 cực. Sản phẩm phù hợp khi yêu cầu bảo vệ/điều khiển của hệ thống, phụ kiện đi kèm và điều kiện lắp đặt đáp ứng tài liệu Schneider Electric của đúng mã.
Sản phẩm thuộc nhóm Vật tư công nghiệp, phục vụ nhu cầu tra cứu vật tư, bảo trì và vận hành. Bộ phận kỹ thuật và thu mua nên đối chiếu mã hàng, thông số và yêu cầu lắp đặt trước khi đặt hàng.
Với phòng thu mua, việc chọn đúng Rơ le nhiệt Schneider Electric TeSys D LRD22 theo mã LRD22 giúp hạn chế đặt nhầm cấu hình, giảm thời gian đối chiếu báo giá và tránh phát sinh khi thay thế hoặc bảo trì. Khi gửi yêu cầu báo giá (RFQ), nên cung cấp mã đặt hàng, số lượng, yêu cầu chứng từ CO/CQ, thời điểm cần hàng và địa điểm giao; đồng thời phối hợp bộ phận kỹ thuật xác nhận thông số trước khi chốt đơn.
Thông số kỹ thuật chính của Rơ le nhiệt Schneider Electric TeSys D LRD22
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LRD22 |
| Tên sản phẩm | Rơ le nhiệt Schneider TeSys D LRD22 16-24A |
| Dải dòng điều chỉnh | 16-24A |
| Cấp bảo vệ | Class 10A |
| Số cực | 3 cực |
| Tiếp điểm phụ | 1NO+1NC |
| Điện áp cách điện định mức | 690V AC |
| Tương thích thiết bị | contactor LC1D25/LC1D32/LC1D38 |
Tham khảo thêm danh mục Vật tư điện để đối chiếu các thiết bị phục vụ hệ thống điện. Vui lòng xác nhận mã hàng và thông số theo tài liệu kỹ thuật trước khi đặt hàng.
Đặc điểm nổi bật của Rơ le nhiệt Schneider Electric TeSys D LRD22
Các thông số đáng chú ý của Rơ le nhiệt Schneider Electric TeSys D LRD22 dưới đây giúp kỹ thuật viên kiểm tra khả năng tương thích với hệ thống hiện hữu:
- ✓ Dải dòng điều chỉnh: 16-24A
- ✓ Cấp bảo vệ: Class 10A
- ✓ Số cực: 3 cực
- ✓ Tiếp điểm phụ: 1NO+1NC
- ✓ Điện áp cách điện định mức: 690V AC
- ✓ Tương thích thiết bị: contactor LC1D25/LC1D32/LC1D38
Thông tin dành cho phòng thu mua
Các thông tin dưới đây hỗ trợ lập PR, gửi RFQ và đối chiếu báo giá cho Rơ le nhiệt Schneider Electric TeSys D LRD22. Những nội dung về chứng từ, bảo hành, tồn kho và thời gian giao cần được xác nhận với TD-Corp theo từng đơn hàng.
| Thông tin | Chi tiết |
|---|---|
| Tên sản phẩm | Rơ le nhiệt Schneider TeSys D LRD22 16-24A |
| Mã hàng TD-Corp (SKU) | 020300035311 |
| Thương hiệu | Schneider Electric |
| Mã đặt hàng hãng | LRD22 |
| Dải dòng điều chỉnh | 16-24A |
| Cấp bảo vệ | Class 10A |
| Số cực | 3 cực |
| Tiếp điểm phụ | 1NO+1NC |
| Điện áp cách điện định mức | 690V AC |
| Tương thích thiết bị | contactor LC1D25/LC1D32/LC1D38 |
| Chứng từ cung cấp | Xác nhận hóa đơn VAT, CO/CQ hoặc tài liệu xuất xứ/chất lượng theo yêu cầu đơn hàng. |
| Bảo hành | Xác nhận chính sách bảo hành áp dụng cho mã hàng và lô hàng trong báo giá. |
| Tồn kho và giao hàng | TD-Corp xác nhận tồn kho thực tế và thời gian giao trước khi phát hành đơn hàng. |
| Báo giá | Gửi mã hàng, số lượng, địa điểm giao và yêu cầu chứng từ để nhận báo giá. |
| Lưu ý khi đặt hàng | Đối chiếu mã hàng, thông số, điện áp/cấp sử dụng và điều kiện lắp đặt trước khi xác nhận PO. |

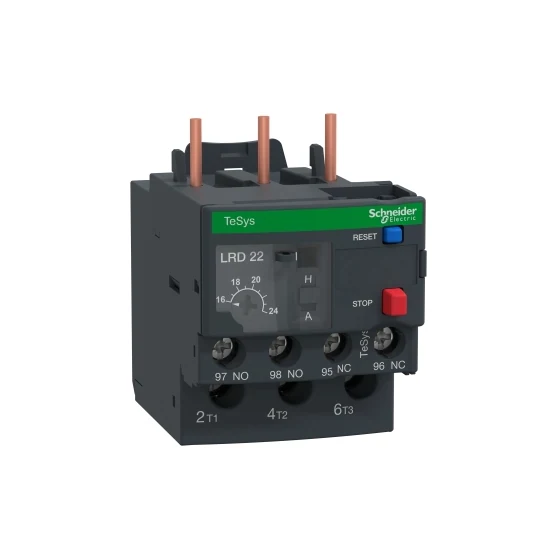

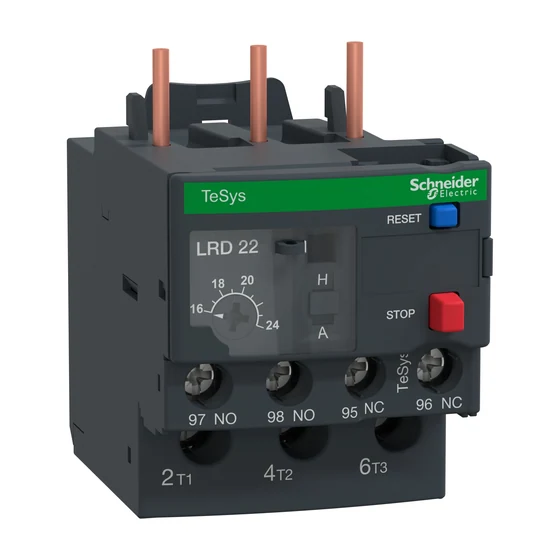

Cấu tạo của Rơ le nhiệt Schneider Electric TeSys D LRD22
Các bộ phận chính của Rơ le nhiệt Schneider Electric TeSys D LRD22 và vai trò trong vận hành (vị trí cụ thể cần đối chiếu ảnh và bản vẽ của đúng mã):
- ✓ Núm chỉnh dòng tác động: Vị trí: mặt trước rơ le (nếu có); vai trò: đặt ngưỡng bảo vệ theo dòng định mức động cơ và tài liệu hãng.
- ✓ Cơ cấu cảm nhận quá tải: Vị trí: bên trong rơ le; vai trò: phát hiện quá tải kéo dài theo đặc tuyến.
- ✓ Nút thử/reset và chỉ thị: Vị trí: mặt trước, tùy phiên bản; vai trò: kiểm tra và đặt lại sau khi đã xử lý nguyên nhân trip.
- ✓ Tiếp điểm phụ báo trạng thái: Vị trí: tại nhóm cọc điều khiển; vai trò: ngắt mạch điều khiển contactor hoặc báo lỗi.
- ✓ Cụm chân kết nối: Vị trí: phía trên/dưới hoặc phía sau; vai trò: ghép với contactor tương thích và mạch tải.
Cách sử dụng Rơ le nhiệt Schneider Electric TeSys D LRD22 đúng kỹ thuật
Bước 1: Kiểm tra dải chỉnh dòng của rơ le có bao phủ dòng trên nhãn động cơ và tương thích với contactor ghép cùng.
Bước 2: Cô lập nguồn động lực và nguồn điều khiển, xác nhận mất điện.
Bước 3: Lắp/ghép rơ le với contactor hoặc đế phù hợp; nối mạch lực và các tiếp điểm điều khiển theo sơ đồ hãng.
Bước 4: Đặt dòng bảo vệ theo dòng định mức động cơ và hướng dẫn chỉnh định; xác nhận chế độ reset manual/auto phù hợp quy trình vận hành.
Bước 5: Thử chức năng trip/reset theo tài liệu trong điều kiện an toàn; sau khi vận hành, kiểm tra tình trạng ngắt bất thường và nguyên nhân quá tải.
Lưu ý trước khi mua: Đối chiếu chính xác mã LRD22, thông số trong bảng và tài liệu kỹ thuật chính hãng trước khi thay thế/lắp mới.
Tips sử dụng thực tế: Chỉnh dòng bảo vệ theo dòng định mức trên nhãn động cơ và hướng dẫn của rơ le; không đặt mức cao hơn để tránh nhảy bảo vệ. Sau khi rơ le tác động, cô lập nguồn, kiểm tra quá tải/mất pha và để thiết bị ổn định trước khi reset.
Ứng dụng thực tế và bộ phận sử dụng Rơ le nhiệt Schneider Electric TeSys D LRD22
Rơ le nhiệt Schneider Electric TeSys D LRD22 phù hợp để bộ phận kỹ thuật và thu mua đối chiếu công năng, yêu cầu hệ thống và thông số trước khi đặt hàng.
Phân loại: Thiết bị hỗ trợ bảo vệ quá tải cho động cơ.
Nên dùng khi:
- ✓Phối hợp với contactor trong mạch khởi động động cơ.
- ✓Sử dụng trong tủ điều khiển bơm, quạt và thiết bị quay.
- ✓Hỗ trợ phát hiện quá tải theo dải chỉnh và sơ đồ bảo vệ.
Lưu ý: Đối chiếu dải chỉnh dòng với dòng trên nhãn động cơ; không dùng rơ le nhiệt thay cho bảo vệ ngắn mạch. Luôn đối chiếu đúng mã hàng và tài liệu kỹ thuật trước khi lắp đặt.
Phòng thu mua và bộ phận kỹ thuật nên thống nhất yêu cầu nguồn cấp, điều kiện lắp đặt, số lượng và chứng từ cần thiết theo từng đơn hàng.
Giá Rơ le nhiệt Schneider Electric TeSys D LRD22
Giá Rơ le nhiệt Schneider Electric TeSys D LRD22 được xác nhận theo số lượng đặt mua, tình trạng cung ứng và địa điểm giao hàng. Để nhận báo giá chính xác, vui lòng gửi mã hàng LRD22, số lượng và yêu cầu chứng từ cho TD-Corp.
Vì sao nên mua Rơ le nhiệt Schneider Electric TeSys D LRD22 tại TD-Corp?
TD-Corp hỗ trợ khách hàng doanh nghiệp tra cứu và đối chiếu thiết bị công nghiệp trước khi mua, giúp quá trình yêu cầu báo giá và chuẩn bị hồ sơ rõ ràng hơn.
- ✓Tra cứu mã hàng: Hỗ trợ đối chiếu mã hãng LRD22 và thông số sản phẩm trước khi đặt hàng
- ✓Hỗ trợ báo giá doanh nghiệp: Tiếp nhận số lượng, danh sách vật tư (BOM) và thông tin đơn đặt hàng (PO)
- ✓Hỗ trợ hồ sơ chứng từ: Trao đổi nhu cầu hóa đơn VAT, CO/CQ và tài liệu kỹ thuật theo từng lô hàng
- ✓Tư vấn chọn đúng vật tư: Hỗ trợ kiểm tra khả năng tương thích theo thông tin kỹ thuật khách hàng cung cấp
- ✓Xác nhận cung ứng: Kiểm tra tồn kho và thời gian giao hàng theo yêu cầu thực tế
- ✓Phối hợp mua hàng định kỳ: Tiếp nhận nhu cầu đặt hàng theo tiến độ công trình, bảo trì và sản xuất
So sánh Rơ le nhiệt TeSys D với các model cùng dòng
| Model đối chiếu | Mã hàng | Dải dòng | Dòng định mức |
|---|---|---|---|
| Rơ le nhiệt Schneider Electric TeSys D LRD22 | LRD22 | 16-24A | 24A |
 Rơ le nhiệt Schneider Electric TeSys D LRD16 | LRD16 | 9-13A | 13A |
Thông số chỉ dùng để đối chiếu sơ bộ; cần xác nhận mã, cấu hình và khả năng tương thích theo datasheet trước khi thay thế.
Liên hệ tư vấn & báo giá
Để yêu cầu báo giá Rơ le nhiệt Schneider Electric TeSys D LRD22, vui lòng gửi mã hàng LRD22, số lượng dự kiến, địa điểm giao hàng và yêu cầu chứng từ để TD-Corp hỗ trợ.
Zalo: Nhắn Zalo TD-Corp
Website: Liên hệ TD-Corp
Email: info@td-corp.vn
Hotline: 0909 057 485
Kho / Văn phòng TP. Hồ Chí Minh: 144/46 Đường Thống Nhất, P. Đông Hòa, TP. Hồ Chí Minh
Kho / Chi nhánh Quy Nhơn: Đường Chế Lan Viên, P. Quy Nhơn Nam, tỉnh Gia Lai
Mã đặt hàng: LRD22 | SKU TD-Corp: 020300035311
Thông số kỹ thuật
Thông số kỹ thuật của Rơ le nhiệt Schneider Electric TeSys D LRD22
Bảng thông số kỹ thuật của Rơ le nhiệt Schneider Electric TeSys D LRD22 giúp bộ phận kỹ thuật và phòng thu mua đối chiếu mã hàng, cấu hình chính và điều kiện sử dụng trước khi đặt mua.
Ứng dụng
Rơ le nhiệt Schneider Electric TeSys D LRD22 có thể được ứng dụng trong nhiều tình huống vận hành và lắp đặt thực tế khi thông số điện, tải sử dụng và môi trường làm việc phù hợp. Các hạng mục dưới đây giúp đội kỹ thuật và phòng thu mua hình dung rõ hơn phạm vi dùng của mã LRD22 trước khi lên yêu cầu mua hàng.
Bảo vệ động cơ bơm
Ngắt mạch khi động cơ bơm quá tải theo dải chỉnh định phù hợp với dòng làm việc.
Bảo vệ quạt công nghiệp
Phối hợp với contactor để bảo vệ động cơ quạt khi có hiện tượng quá tải kéo dài.
Bảo vệ băng tải
Ứng dụng trong mạch động cơ băng tải để giảm rủi ro cháy cuộn dây do kẹt tải.
Bảo vệ máy nén khí
Hạn chế hư hỏng động cơ máy nén khí khi dòng tải vượt ngưỡng trong thời gian dài.
Tủ điều khiển máy móc
Lắp trong tủ điều khiển động lực để phối hợp bảo vệ cho động cơ thiết bị công nghiệp.
Dây chuyền sản xuất
Phù hợp cho các cụm truyền động nhỏ và vừa cần lớp bảo vệ quá tải tin cậy.
Tài liệu chứng từ
Tra cứu datasheet và tài liệu kỹ thuật theo đúng mã LRD22 trên website Schneider Electric. Chứng từ CO/CQ được xác nhận theo từng lô hàng khi có yêu cầu.
DATASHEET
Thông số kỹ thuật LRD22
Tra cứu theo mã sản phẩm trên website chính hãng.

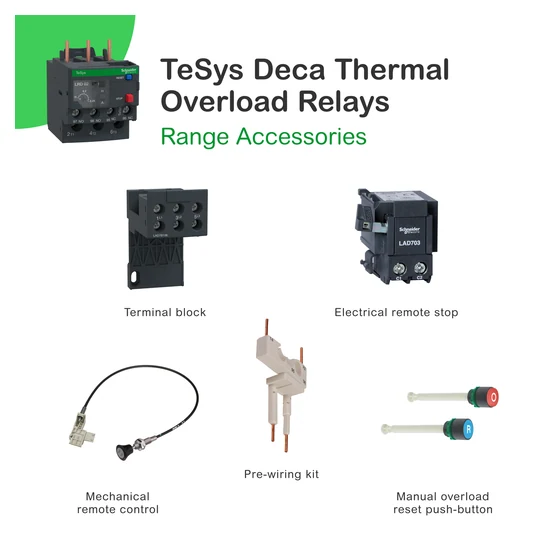

Vật tư thay thế và phụ kiện đi kèm
Liên hệ TD-Corp để được tư vấn thiết bị tương thích và phụ kiện phù hợp với LRD22.
Quy trình cung ứng vật tư của TD-Corp
01
Gửi yêu cầu
Gửi phiếu yêu cầu báo giá hoặc gọi hotline, cung cấp mã hàng/thông số tải cần dùng.
02
Tư vấn & báo giá
Đội kỹ thuật xác nhận đúng mã, kiểm tra tồn kho và gửi báo giá trong giờ làm việc.
03
Đóng gói & giao hàng
Đóng gói theo tiêu chuẩn vận chuyển công nghiệp, giao toàn quốc 1–3 ngày làm việc.
04
Hỗ trợ sau bán
Bảo hành 12 tháng lỗi nhà sản xuất, hỗ trợ đổi trả và tư vấn kỹ thuật xuyên suốt.
Khách hàng nói gì về TD Corp
Những phản hồi từ doanh nghiệp đã tin tưởng sử dụng giải pháp cung ứng vật tư của TD Corp.
“Rõ ràng, minh bạch, hàng hóa CO-CQ luôn đầy đủ, chứng từ, hóa đơn và công nợ luôn rõ ràng, chính xác.”
“Rõ ràng, minh bạch, hàng hóa CO-CQ luôn đầy đủ, chứng từ, hóa đơn và công nợ luôn rõ ràng, chính xác.”
“Sale tư vấn am hiểu sâu về kỹ thuật sản phẩm, có thể làm việc trực tiếp với bộ phận kỹ thuật, bảo trì để chọn đúng loại vật tư, linh kiện tương thích với máy móc.”
“Mỗi lần cần tìm vật tư, bên mình chỉ cần gửi yêu cầu. TD-Corp hỗ trợ tìm hàng, báo giá và theo sát khá nhanh, giúp bộ phận mua hàng tiết kiệm được nhiều thời gian.”
“TD-Corp hỗ trợ khá nhanh từ lúc gửi yêu cầu đến khi giao hàng. Các mã vật tư được kiểm tra kỹ, tiến độ cũng được cập nhật rõ ràng nên bên mình dễ theo dõi.”
“Có những mã hàng khá khó tìm nhưng TD-Corp vẫn chủ động kiểm tra nhiều nguồn và phản hồi rất rõ ràng. Đây là điểm bên mình khá yên tâm khi làm việc lâu dài.”
Câu hỏi thường gặp
Giải đáp nhanh các thắc mắc phổ biến khi mua hàng và sử dụng dịch vụ tại TD-Corp.
LRD22 là sản phẩm gì?
Rơ le nhiệt Schneider Electric TeSys D LRD22 là rơ le nhiệt dùng để bảo vệ động cơ khỏi quá tải khi làm việc kéo dài. Khi đặt mua, nên đối chiếu đúng mã LRD22 với tài liệu của nhà sản xuất.
Cần kiểm tra những thông số nào trước khi mua LRD22?
Cần kiểm tra tối thiểu mã hàng, nhóm thiết bị và các thông số chính của sản phẩm. Với mã LRD22, các thông tin nên đối chiếu gồm: Mã hàng hãng: LRD22; Dòng định mức: 24A; Dải dòng: 16-24A. Ngoài ra cần xác nhận thêm điều kiện lắp đặt và khả năng tương thích với hệ thống hiện có.
LRD22 thường được dùng trong ứng dụng nào?
Sản phẩm thường được xem xét cho các ứng dụng như Bảo vệ động cơ bơm, Bảo vệ quạt công nghiệp, Bảo vệ băng tải. Phạm vi sử dụng thực tế vẫn cần được xác nhận theo thông số kỹ thuật, phụ kiện đi kèm và yêu cầu vận hành của từng hệ thống.
Khi lắp đặt hoặc sử dụng LRD22 cần lưu ý gì?
Chỉnh dải dòng bảo vệ đúng với dòng làm việc của động cơ, reset sau khi xác định nguyên nhân quá tải và không tăng chỉnh định vượt nhu cầu thực tế.
Sản phẩm LRD22 có hỗ trợ hóa đơn VAT, CO/CQ không?
TD-Corp có thể hỗ trợ hóa đơn VAT và xác nhận khả năng cung cấp CO/CQ hoặc tài liệu kỹ thuật theo từng lô hàng, từng mã sản phẩm và yêu cầu của đơn hàng. Nên nêu rõ nhu cầu chứng từ ngay từ bước hỏi giá.
Có thể đặt LRD22 với số lượng lớn hoặc giao nhiều điểm không?
Có thể tiếp nhận yêu cầu mua số lượng lớn, giao theo tiến độ hoặc giao về nhiều địa điểm. Khi gửi RFQ, nên cung cấp mã hàng, số lượng, địa điểm giao, thời gian cần hàng và yêu cầu chứng từ để TD-Corp phản hồi chính xác hơn.
Chính sách bảo hành của LRD22 được xử lý như thế nào?
Thông tin bảo hành phụ thuộc vào chính sách áp dụng cho từng mã hàng và từng lô cung cấp. Với LRD22, TD-Corp sẽ xác nhận điều kiện bảo hành, hồ sơ đi kèm và cách xử lý khi báo giá hoặc khi phát sinh đơn hàng thực tế.
Làm sao để nhận tư vấn và báo giá cho LRD22?
Bạn có thể gửi yêu cầu báo giá cho TD-Corp kèm mã LRD22 / SKU 20300035311, số lượng, địa điểm giao và nhu cầu chứng từ. Điều này giúp đội ngũ bán hàng và phòng thu mua phản hồi nhanh, đúng cấu hình và đúng nhu cầu sử dụng.
