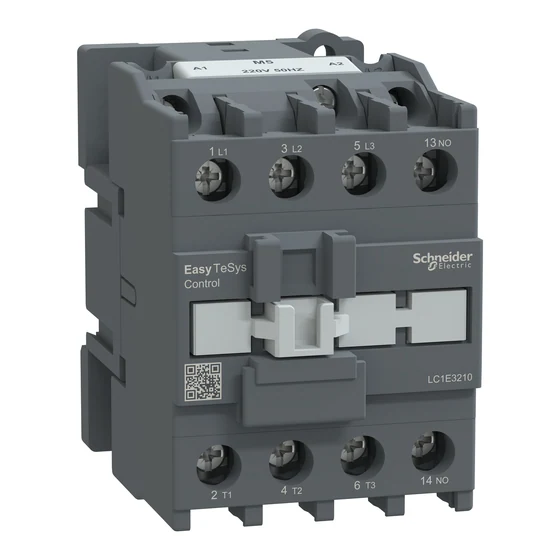

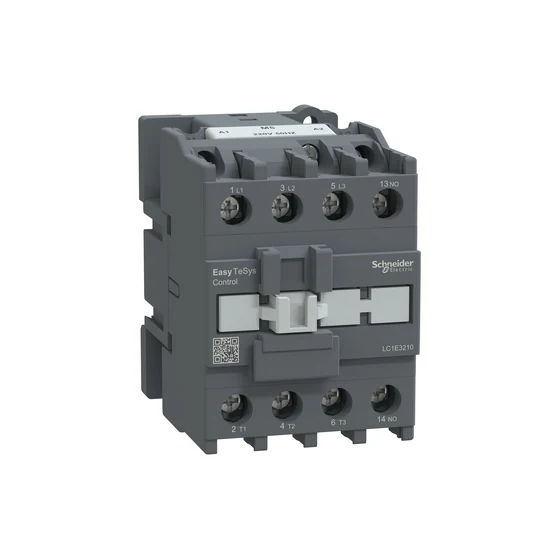

Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5

Giới thiệu chung về Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5

Thông số kỹ thuật chính của Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5

Tham khảo thêm danh mục Vật tư điện để đối chiếu các thiết bị phục vụ hệ thống điện. Vui lòng xác nhận mã hàng và thông số theo tài liệu kỹ thuật trước khi đặt hàng.

Đặc điểm nổi bật của Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5

Các thông số đáng chú ý của Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5 dưới đây giúp kỹ thuật viên kiểm tra khả năng tương thích với hệ thống hiện hữu:

• ✓ Số cực: 3 cực
• ✓ Dòng định mức AC-3: 32A tại <= 440V
• ✓ Điện áp cuộn hút: 220V AC 50Hz
• ✓ Công suất động cơ: 15kW tại 380-440V AC
• ✓ Tiếp điểm phụ: 1NO

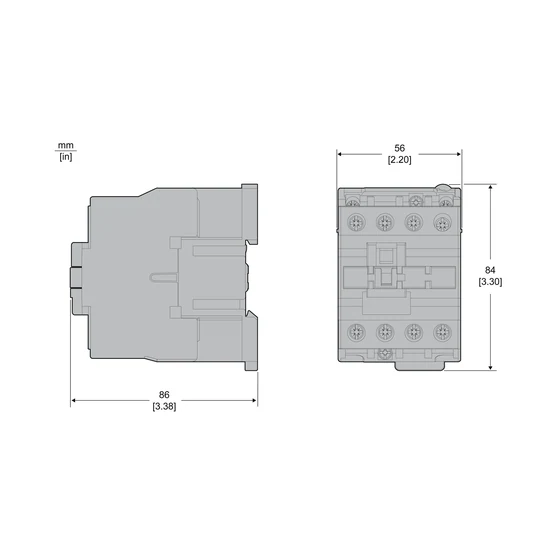

• ✓ Kích thước: 84x56x86mm

Thông tin dành cho phòng thu mua

Các thông tin dưới đây hỗ trợ lập PR, gửi RFQ và đối chiếu báo giá cho Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5. Những nội dung về chứng từ, bảo hành, tồn kho và thời gian giao cần được xác nhận với TD-Corp theo từng đơn hàng.

Cấu tạo của Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5

Các bộ phận chính của Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5 và vai trò trong vận hành (vị trí cụ thể cần đối chiếu ảnh và bản vẽ của đúng mã):

• ✓ Cụm đầu cực nguồn L1/L2/L3: Vị trí: phía trên thân (tùy chiều lắp); vai trò: nhận nguồn cấp vào các tiếp điểm chính.
• ✓ Cụm đầu cực tải T1/T2/T3: Vị trí: phía đối diện đầu nguồn; vai trò: đưa điện đến động cơ hoặc tải khi contactor đóng.
• ✓ Cuộn hút A1/A2: Vị trí: ở cụm cực điều khiển trên thân; vai trò: tạo từ trường để hút cơ cấu đóng tiếp điểm khi nhận đúng điện áp điều khiển.
• ✓ Bộ tiếp điểm chính: Vị trí: bên trong thân; vai trò: đóng hoặc ngắt dòng điện của tải.
• ✓ Tiếp điểm phụ (nếu có trên cấu hình): Vị trí: tại các cọc điều khiển phụ; vai trò: phản hồi trạng thái hoặc thực hiện liên động.
• ✓ Vỏ cách điện và cơ cấu giữ/lắp: Vị trí: bên ngoài và phía sau thiết bị; vai trò: che chắn các bộ phận mang điện và cố định contactor.

Cách sử dụng Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5 đúng kỹ thuật

Bước 1: Đọc nhãn model và sơ đồ: xác nhận điện áp cuộn hút A1/A2, tải AC-3 và số cực phù hợp với động cơ đang dùng.

Bước 2: Cô lập nguồn động lực và nguồn điều khiển; khóa nguồn, thử xác nhận mất điện rồi mới mở tủ.

Bước 3: Lắp contactor đúng tư thế/khoảng cách theo tài liệu; đấu cọc nguồn, cọc tải và A1/A2 theo sơ đồ đúng mã, siết cọc theo mô-men hãng.

Bước 4: Kiểm tra dây tiếp địa, tiếp điểm phụ/liên động và thiết bị bảo vệ quá tải đi kèm; chỉ cấp điện sau khi kiểm tra an toàn.

Bước 5: Cho mạch điều khiển hoạt động thử không tải (nếu điều kiện cho phép), quan sát contactor hút/nhả; sau đó chạy tải và kiểm tra tiếng ồn, nhiệt, hiện tượng bất thường.

Lưu ý trước khi mua: Đối chiếu chính xác mã LC1E3210M5, thông số trong bảng và tài liệu kỹ thuật chính hãng trước khi thay thế/lắp mới.

Ứng dụng thực tế và bộ phận sử dụng Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5

Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5 phù hợp để bộ phận kỹ thuật và thu mua đối chiếu công năng, yêu cầu hệ thống và thông số trước khi đặt hàng.

Phân loại: Thiết bị đóng cắt tải bằng tín hiệu điều khiển.

Nên dùng khi:

• ✓Điều khiển động cơ, máy bơm và quạt khi phù hợp loại tải.
• ✓Dùng trong tủ điều khiển máy móc và hệ thống HVAC.
• ✓Phối hợp với rơ le bảo vệ và mạch điều khiển tương ứng.

Lưu ý: Kiểm tra điện áp cuộn hút, cấp sử dụng và dòng định mức phù hợp; contactor không thay thế thiết bị bảo vệ ngắn mạch. Luôn đối chiếu đúng mã hàng và tài liệu kỹ thuật trước khi lắp đặt.

Phòng thu mua và bộ phận kỹ thuật nên thống nhất yêu cầu nguồn cấp, điều kiện lắp đặt, số lượng và chứng từ cần thiết theo từng đơn hàng.

Giá Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5

Giá Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5 được xác nhận theo số lượng đặt mua, tình trạng cung ứng và địa điểm giao hàng. Để nhận báo giá chính xác, vui lòng gửi mã hàng LC1E3210M5, số lượng và yêu cầu chứng từ cho TD-Corp.

Vì sao nên mua Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5 tại TD-Corp?

TD-Corp hỗ trợ khách hàng doanh nghiệp tra cứu và đối chiếu thiết bị công nghiệp trước khi mua, giúp quá trình yêu cầu báo giá và chuẩn bị hồ sơ rõ ràng hơn.

• ✓Tra cứu mã hàng: Hỗ trợ đối chiếu mã hãng LC1E3210M5 và thông số sản phẩm trước khi đặt hàng
• ✓Hỗ trợ báo giá doanh nghiệp: Tiếp nhận số lượng, danh sách vật tư (BOM) và thông tin đơn đặt hàng (PO)
• ✓Hỗ trợ hồ sơ chứng từ: Trao đổi nhu cầu hóa đơn VAT, CO/CQ và tài liệu kỹ thuật theo từng lô hàng
• ✓Tư vấn chọn đúng vật tư: Hỗ trợ kiểm tra khả năng tương thích theo thông tin kỹ thuật khách hàng cung cấp
• ✓Xác nhận cung ứng: Kiểm tra tồn kho và thời gian giao hàng theo yêu cầu thực tế
• ✓Phối hợp mua hàng định kỳ: Tiếp nhận nhu cầu đặt hàng theo tiến độ công trình, bảo trì và sản xuất

So sánh Khởi động từ EasyPact TVS với các model cùng dòng

Model đối chiếu	Mã hàng	Dòng định mức	Điện áp	Số cực
Khởi động từ Schneider Electric EasyPact TVS LC1E3210M5	LC1E3210M5	32A	220V	3P
Khởi động từ Schneider Electric EasyPact TVS LC1E4011M5	LC1E4011M5	40A	220V	3P
Khởi động từ Schneider Electric EasyPact TVS LC1E1210M5	LC1E1210M5	Chưa có dữ liệu	Chưa có dữ liệu	Chưa có dữ liệu
Khởi động từ Schneider Electric EasyPact TVS LC1E0910M5	LC1E0910M5	9A	220V	3P

Thông số chỉ dùng để đối chiếu sơ bộ; cần xác nhận mã, cấu hình và khả năng tương thích theo datasheet trước khi thay thế.
